Описание настроек AWARD BIOS 4.51PG

AWARD BIOS версии 4.51PG широко использовалась производителями материнских плат несколько лет назад. Чаще всего BIOS этой версии можно встретить на компьютерах с процессорами пятого и первой волны шестого поколения (по времени — где-то до Pentium III).

Главное меню

Вызвав утилиту BIOS Setup, вы сразу же попадаете в главное меню этой программы (рис. 1). Рассмотрим подробно назначение опций, находящихся в том или ином разделе.

Главное меню Award BIOS версии 4.51PG

Рис. 1. Главное меню Award BIOS версии 4.51PG

STANDARD CMOS SETUP

Опции, сосредоточенные в данном разделе (рис. 2) дают возможность:

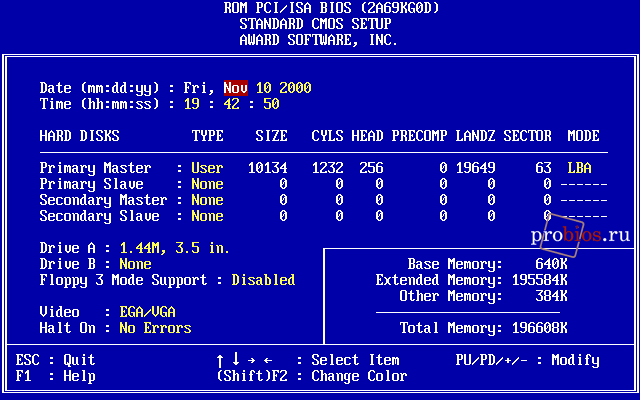

Пункт STANDARD CMOS SETUP

Рис. 2. Пункт STANDARD CMOS SETUP

— задать системные время и дату;

— указать параметры жестких дисков, подключенных к тому или иному каналу стандартного IDE-контроллера чипсета;

Приводы компакт- и DVD-дисков, дисководы ZIP с интерфейсом IDE, другие подобные устройства в этой таблице никак не отображаются.

— установить параметры имеющихся дисководов флоппи-дисков;

— задать тип видеоадаптера;

— выбрать реакцию компьютера на ошибки во время загрузки.

BIOS FEATURES SETUP

Этот раздел (рис. 3) содержит опции, отвечающие за:

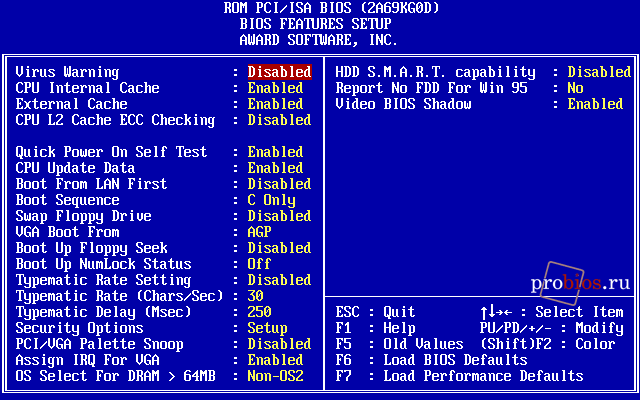

Пункт BIOS FEATURES SETUP

Рис. 3. Пункт BIOS FEATURES SETUP

— антивирусную защиту на уровне BIOS;

— параметры работы кэш-памяти процессора;

— загрузку микрокода, исправляющего ошибки процессора;

— системные сообщения и скорость прохождения процедуры POST;

— порядок опроса накопителей при загрузке;

— параметры контроллера дисковода;

— выбор первичной видеокарты;

— настройку клавиатуры;

— область действия пароля;

— параметры видеокарты;

— порядок управления оперативной памятью;

— отдельные аспекты функционирования контроллера памяти;

— мониторинг состояния жестких дисков (S.M.A.R.T.);

— затенение областей памяти.

CHIPSET FEATURES SETUP

Настройки, сосредоточенные в разделе (рис. 4), позволяют:

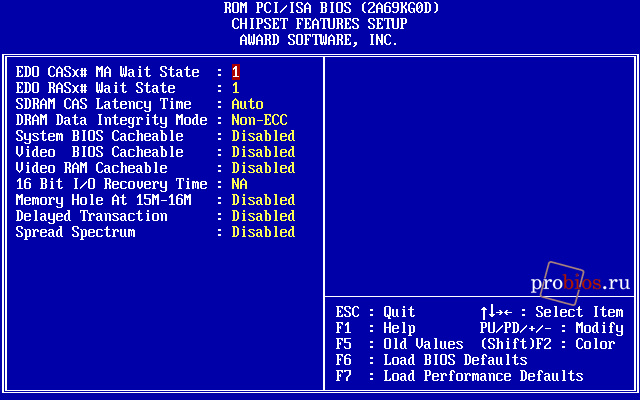

Пункт CHIPSET FEATURES SETUP

Рис. 4. Пункт CHIPSET FEATURES SETUP

— задать характеристики модулей памяти и рабочие задержки (тайминги);

— указать кэшируемые области памяти;

— сконфигурировать шину ISA;

— установить режимы работы шины PCI;

— настроить параметры взаимодействия шин ISA и PCI;

— выбрать режимы функционирования шины AGP;

— указать некоторые нюансы работы видеокарты;

— задать уровень электромагнитного излучения.

POWER MANAGEMENT SETUP

В этом разделе (рис. 5) находятся все опции, отвечающие за расширенное управление питанием:

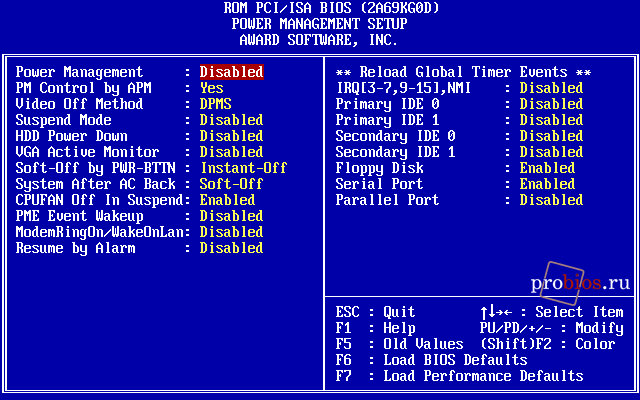

Пункт POWER MANAGEMENT SETUP

Рис. 5. Пункт POWER MANAGEMENT SETUP

расширенное управление питанием (APM);

включение и выключения компьютера;

слежение за активностью устройств;

пробуждение (или включение) компьютера при активности устройств или по таймеру.

Как правило, материнские платы, несущие «на борту» AWARD BIOS 4.51PG, не поддерживают интерфейс расширенного конфигурирования и управления питанием (ACPI). В противном случае в этом разделе могут находиться настройки, отвечающие за эту технологию, а также опции, отображающие параметры системного мониторинга.

PNP/PCI CONFIGURATION

Как следует из названия раздела, в нем (рис. 6) собраны опции, отвечающие за конфигурирование карт расширения:

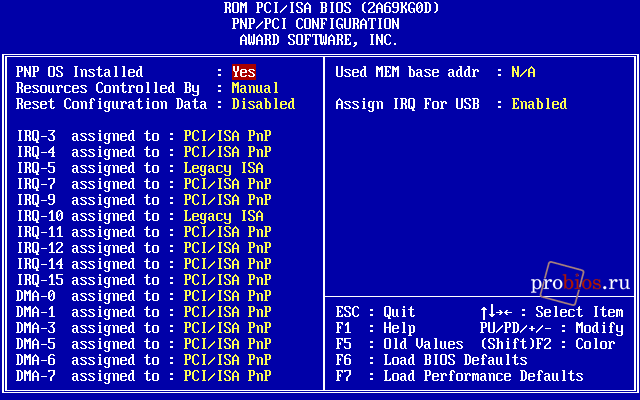

Пункт PNP/PCI CONFIGURATION

Рис. 6. Пункт PNP/PCI CONFIGURATION

— настройка порядка распределения ресурсов;

— резервирование прерываний и каналов прямого доступа для карт расширения, не поддерживающих технологию Plug and Play.

Здесь же могут находиться опции, отвечающие за USB-контроллер.

LOAD BIOS DEFAULTS

Загрузка параметров BIOS Setup, гарантированно обеспечивающих нормальную работу аппаратной части компьютера.

LOAD PERFORMANCE DEFAULTS

Загрузка параметров BIOS Setup, обеспечивающих максимальную производительность, после чего, возможно, потребуется ручная корректировка некоторых параметров для обеспечения стабильной работы;

Иногда пункт меню LOAD PERFORMANCE DEFAULTS носит название LOAD SETUP DEFAULTS.

INTEGRATED PERIPHERALS

В разделе (рис. 7) сосредоточены все опции, относящиеся к интегрированным компонентам:

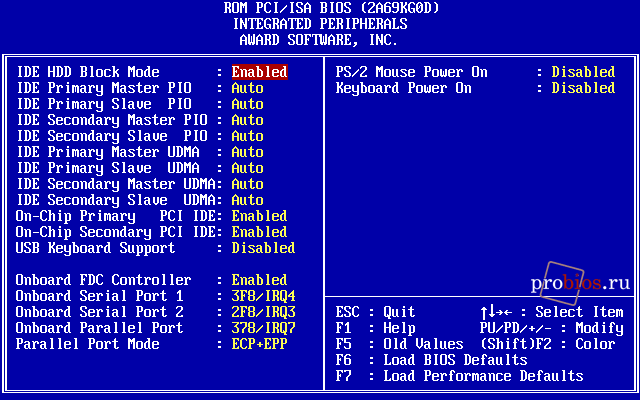

Пункт INTEGRATED PERIPHERALS

Рис. 7. Пункт INTEGRATED PERIPHERALS

— режимам обмена данными стандартного IDE-контроллера чипсета;

— параметрам работы стандартного IDE-контроллера чипсета;

— поддержке USB-устройств на уровне BIOS;

— контроллеру дисковода;

— последовательным портам;

— инфракрасному порту;

— параллельному порту;

— другим интегрированным компонентам.

Здесь же иногда находятся и опции, отвечающие за пробуждение (включение питания) с помощью клавиатуры или мыши.

SUPERVISOR PASSWORD

Установка, изменение или снятие пароля, используемого для полного доступа к BIOS Setup и, если это предусмотрено, при загрузке компьютера.

USER PASSWORD

Установка изменение или снятие пароля, позволяющего для большинства опций в BIOS Setup только просматривать их значения и, если это предусмотрено, используемого при загрузке компьютера.

IDE HDD AUTO DETECTION

Автоматическое определение параметров жестких дисков, подключенных к стандартному IDE-контроллеру чипсета материнской платы (рис. 8).

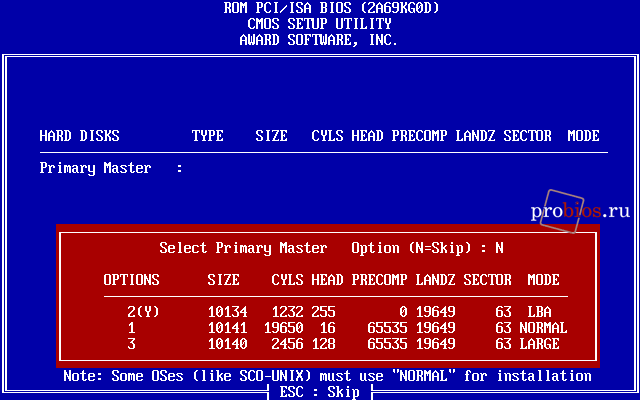

Автоматическое определение параметров жесткого диска

Рис. 8. Автоматическое определение параметров жесткого диска

Если характеристики накопителя определены верно, для их сохранения достаточно нажать клавишу <Y>. (Как вариант, выбрать цифры от <1> до <3>, если вместо LBA должен использоваться другой режим доступа к диску, что, впрочем, маловероятно.) Если вы не желаете сохранять результаты, нажмите <N>. Вначале выполняется попытка определения параметров жесткого диска, подключенного основным к первичному каналу контроллера, затем — ведомым на этом же канале. После этого опрашиваются основное и ведомое устройства на вторичном канале контроллера. При отсутствии жесткого диска в качестве его характеристик выводятся нули.

SAVE & EXIT SETUP

Сохранение установленных параметров и выход из BIOS Setup.

EXIT WITHOUT SAVING

Отказ от сохранения установленных параметров и выход из BIOS Setup.

Управление

Управление в AWARD BIOS версии 4.51PG типично для BIOS Setup тех лет. Для выбора того или иного пункта в главном меню вы должны с помощью клавиш управления курсором подвести к нему указатель и нажать <Enter>. Выход в главное меню из любого пункта — <Esc>.

Если, находясь в главном меню, вы нажмете клавишу <F10>, будет предложено сохранить произведенные изменения и выйти из BIOS Setup. Нажатие <Esc> в главном меню — отказ от сохранения изменений и выход из BIOS Setup.

Для выбора той или иной опции в внутри раздела используются все те же клавиши управления курсором, а вот изменение значения опции — клавиши <PgUp> и <PgDn> (или <+> и <-> на расширенной клавиатуре). Выход в главное меню, как уже говорилось, — клавиша <Esc>.
